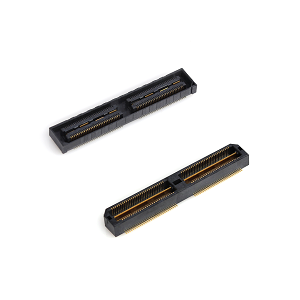

隨著電子設備向小型化、高性能化發展，多組板對板連接器并行使用成為常態，但由此產生的串擾問題嚴重影響信號完整性。串擾本質上是由于電磁耦合，使信號在傳輸過程中相互干擾，導致信號失真、誤碼率上升。壓制串擾需從連接器布局、電路設計、屏蔽技術等多方面綜合施策。

　　優化連接器布局是壓制串擾的基礎。在 PCB 設計階段，應避免并行連接器的信號引腳長距離平行走線，減少電場和磁場耦合的可能性?？刹捎媒徊娌季€的方式，使相鄰連接器的信號路徑呈 90 度交叉，降低互感和互容效應。同時，合理規劃電源和地引腳的位置，確保每組連接器都有獨立且低阻抗的電源和地回路，減少電源噪聲引起的串擾。例如，將電源引腳布置在連接器兩側，地引腳均勻分布，形成完整的屏蔽環路，有效隔離信號干擾。

　　電路設計層面，采用差分信號傳輸是壓制串擾的有效手段。差分信號由一對相反的信號組成，它們在傳輸過程中受到的干擾基本相同，接收端通過計算兩者差值恢復原始信號，從而抵消共模干擾。在多組連接器并行時，將關鍵信號設置為差分對傳輸，可顯著提升信號抗干擾能力。此外，合理添加終端匹配電阻也至關重要。根據連接器的特性阻抗，在信號傳輸線末端匹配相應電阻，可吸收反射信號，防止反射信號與正常信號疊加產生串擾。同時，對敏感信號進行隔離，通過添加隔離帶、地平面分割等方式，阻斷干擾信號的傳播路徑。

　　屏蔽技術的應用能進一步增強串擾壓制效果。在連接器外部，可使用金屬屏蔽罩對其進行物理屏蔽，屏蔽罩需良好接地，將外部干擾信號導入大地。對于內部結構，可采用具有屏蔽功能的連接器，如在連接器引腳周圍設置金屬屏蔽層，或使用屏蔽材料包裹信號引腳。此外，在 PCB 板上增加屏蔽層，通過大面積的接地銅箔形成屏蔽平面，減少信號間的電磁耦合。例如，在多層 PCB 板中，專門設置一層完整的地平面作為屏蔽層，將不同組連接器的信號分隔開來。

　　材料選擇與工藝優化同樣不可忽視。選用低介電常數、低損耗的 PCB 板材，可降低信號傳輸過程中的損耗和延遲，減少串擾的產生。在連接器制造工藝上，提升引腳的加工精度和表面質量，減少因接觸不良導致的信號反射和干擾。同時，優化連接器的內部結構設計，如增加隔離柱、優化引腳排列等，從物理層面減少信號間的相互影響。
