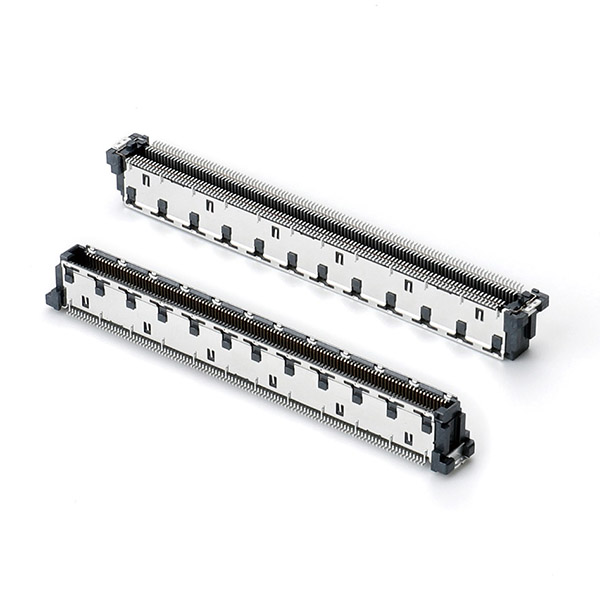

排針排母連接器是電子電路板中常見的連接結構，主要用于PCB板之間或PCB與模塊之間的電氣連接。排針排母連接器通常由金屬針腳與絕緣塑膠殼體組成，排針作為插針端，排母作為插座端，兩者通過插接方式完成電氣連接。排針排母結構簡單，裝配方式靈活，在電子產品設計中使用頻率較高。

排針連接器的針腳通常采用黃銅或磷青銅材料，通過沖壓與車削工藝形成針腳結構。針腳表面經過鍍錫或鍍金處理，可以降低接觸電阻并提高抗氧化能力。排母連接器內部設置彈性端子結構，插接時形成穩定接觸壓力，使電氣連接保持穩定。

排針排母連接器常見間距包括2.54mm、2.0mm、1.27mm等規格，能夠適應不同電路板設計需求。較大間距適合工業設備與電源連接，較小間距適合高密度電子模塊。排針結構可分為單排排針與雙排排針結構，排母連接器也可根據應用需求設計為直插式或貼片式結構。

在電子制造過程中，排針排母連接器多采用自動化插件或貼片工藝安裝到PCB電路板。直插排針常配合波峰焊工藝固定，貼片排針則通過回流焊方式完成焊接。連接器安裝完成后，能夠作為模塊接口與其他電路板或功能組件連接。

排針排母連接器在電子設備維護方面具有一定優勢。模塊設計中采用排針排母接口，可以在不拆卸整塊電路板的情況下更換功能模塊。例如顯示模塊、通信模塊、控制模塊等，都可以通過排針排母接口進行連接。

工業控制系統、單片機開發板、嵌入式設備、電源模塊、電機控制板等產品中均可見到排針排母連接器。開發板領域應用較為典型，例如Arduino開發板、傳感器模塊連接接口等，均通過排針排母實現模塊擴展。

隨著電子產品向小型化方向發展，排針排母連接器的設計逐漸向高密度方向優化。例如細間距排針連接器、SMT排針連接器等結構形式，使PCB板空間利用率提高。自動化生產設備的應用，也使排針排母連接器裝配效率得到提升。

連接器制造過程中，端子沖壓精度、鍍層質量、塑膠殼體尺寸控制均影響連接器性能。穩定的生產工藝能夠保證排針排母連接器在多次插拔后仍保持可靠接觸性能。
