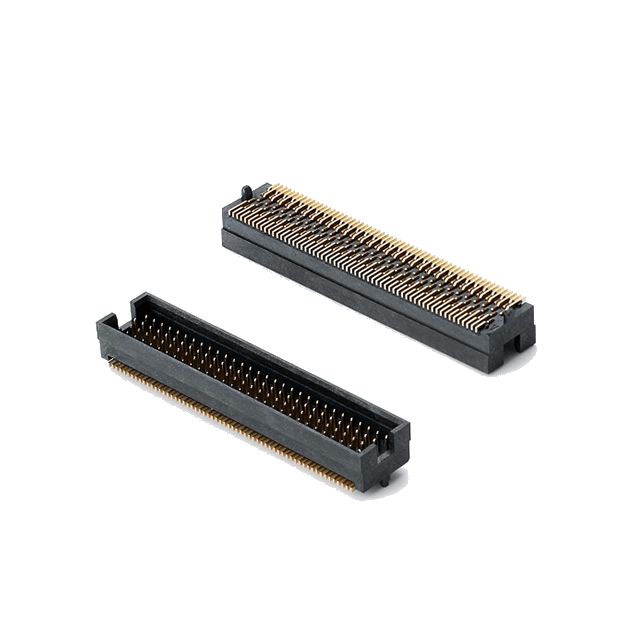

板對板連接器是實現PCB板間堆疊連接的核心部件，廣泛應用于智能手機、工控核心板、通信模塊、車載電子等場景。隨著引腳間距不斷縮小、對接密度持續提升，對接精度偏差逐漸成為高頻故障誘因，輕則導致接觸不良、信號傳輸不穩，重則造成針腳彎折、連接器長期損壞。理清偏差產生的全鏈路原因，掌握分階段校準調試方法，能有效保障高密度板對板連接的可靠性。

一、板對板連接器對接精度偏差核心原因

1.零部件制造公差累積

連接器塑殼注塑成型存在尺寸公差，引腳沖壓、電鍍過程也會產生位置偏差，單部件公差在合格范圍內，但公母座公差疊加后，整體對位間隙就會偏離設計值。

小間距高密度產品對公差更敏感，0.05mm的制造偏差就可能導致對接偏位，出現插裝卡頓、接觸不良。部分低價產品模具精度不足，公差控制寬松，偏差問題更突出。

2.PCB焊盤與貼裝偏差

PCB板制作時焊盤偏移、孔徑偏差，會直接導致連接器焊接后整體位置偏移。SMT貼裝階段，貼片機定位精度不足、鋼網開孔偏差、回流焊溫區設置不當引發基板變形，都會讓連接器焊接后位置超差，公母座無法準確對齊。

多層厚板、大尺寸基板的翹曲變形，還會造成連接器平面度偏差，出現一端對齊、另一端偏位的現象。

3.組裝對位操作誤差

人工組裝時，僅憑肉眼對齊插接，容易出現角度偏斜、側向偏移，強行插裝會導致針腳彎曲、塑殼磨損，進一步放大精度偏差。無定位治具輔助的手工組裝，偏差率遠高于治具定位組裝。

堆疊層數越多，累積的裝配偏差越大，多層板堆疊場景更容易出現對接精度超標。

4.使用環境應力引發偏移

設備長期處于震動、高低溫交變環境，連接器固定焊點會出現輕微松動，塑殼與基板也會因熱脹冷縮產生相對位移，導致初始精度下降，出現動態接觸不良。

車載、戶外工控等震動溫差大的場景，精度衰減速度明顯快于普通室內設備。

二、對接精度偏差校準調試方法

1.設計階段前置精度保障

從源頭控制偏差，PCB設計時嚴格按照連接器規格書繪制焊盤，保證焊盤位置度、尺寸公差達標，關鍵位置添加定位孔，配合連接器定位柱實現物理限位。

選用帶導向倒角、引導針的連接器，公頭前端做導角處理，插裝時自動修正輕微偏差，降低對位操作難度。高密度場景優先選帶浮動結構的板對板連接器，可吸收一定范圍的位置偏差，提升容錯能力。

2.焊接貼裝階段精度校準

SMT生產前校準貼片機坐標精度，定期檢測貼裝重復定位誤差。制作高精度鋼網，確保焊膏印刷位置與焊盤準確對應。回流焊設置合理溫區曲線，減少基板熱變形翹曲，避免連接器隨基板變形出現位置偏移。

焊接完成后用影像測量儀檢測連接器整體位置度與平面度，超差產品及時返修，不流入下一工序。基板翹曲超標的先做整平處理，再進行連接器焊接。

3.組裝階段對位調試規范

批量組裝采用專用定位治具，固定上下板相對位置，保證連接器準確對齊后再平穩壓合，禁止徒手盲插強行對接。壓合時垂直均勻受力，避免側向偏斜，聽到對位卡扣到位聲響即為插接完成。

出現插裝卡頓立即停止，排查偏位原因，調整對位后重新對接，避免硬插導致針腳彎折變形。

4.成品階段偏差檢測與修正

組裝完成后檢測導通性能，排查邊緣針腳接觸狀態，出現單路、局部接觸不良，大概率存在對位偏差。輕微偏差可通過重新拔插、微調板間位置修正；偏差嚴重的拆解后重新校準連接器位置，補焊修正焊盤偏移。

整機震動、高低溫測試后復測導通狀態，排查動態工況下的精度偏移，及時加固焊點、優化固定結構。

5.運維階段定期復檢校準

投入使用的設備，定期拆機檢查板對板連接器狀態，清理接觸面灰塵，確認固定焊點無松脫。震動工況設備增加固定緩沖結構，減少震動導致的位置偏移；溫差大的場景選用熱膨脹系數匹配的連接器與基板材料，降低溫變帶來的位移偏差。

總的來說，板對板連接器對接精度偏差是制造、貼裝、組裝、使用多環節公差累積的結果，通過設計前置防護、貼裝嚴格管控、組裝規范操作、運維定期校準全流程管控，能有效控制偏差范圍，保障高密度連接的長期可靠性。
